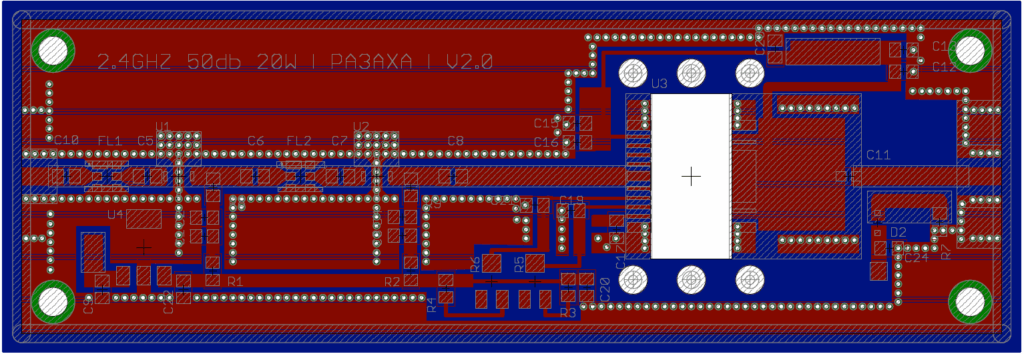

PA3AXA nın tasarladığı 20 watt çıkış gücüne sahip 2.4 ghz pa.
ilk çalışmalarda çok zorlandım. anlam veremediğim şekilde çıkışı ani ısınma ile bozuyordu. sonrasında sbp3000 gate voltajlarının yüksek olduğunu farkettim. komponentleri değişerek gate voltajşarını 1.7 volta kadar düşürdüm ve daha iyi bir soğutucu ekledim. 5 dk lık bir tx sürecinde el değmeyecek kadar ısınıyor ancak bunı da bir fan yardımı ile hallettim. yine de uzun süreli tx yapmaya çekiniyorum. toplamda 3 çıkış bozdum 🙂
Güç Çıkışı yaklaşık 20W
Bu kolay bir kendin yap projesi değil ama doğru becerilerle iyi sonuçlar elde etmek o kadar da zor değil.

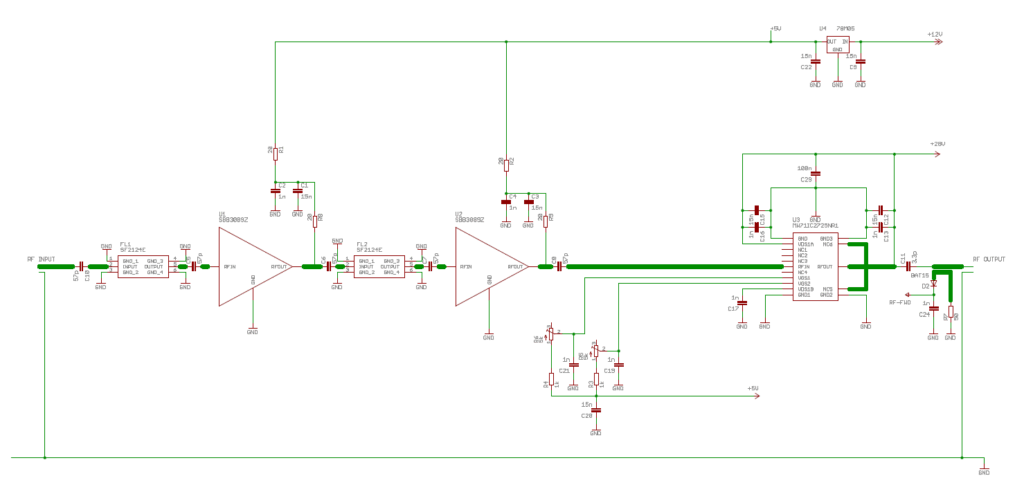

açık şeması ise,

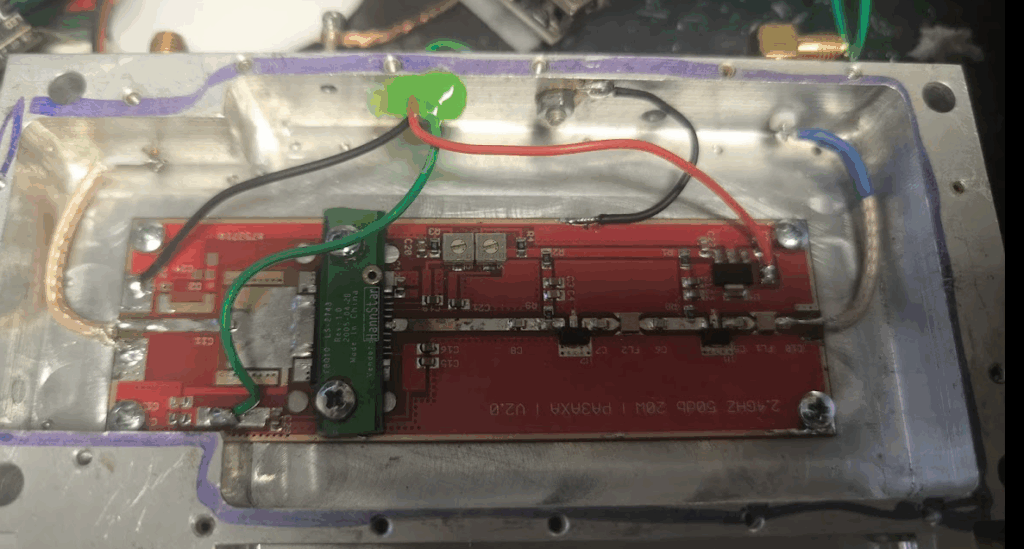

bitmiş hali
