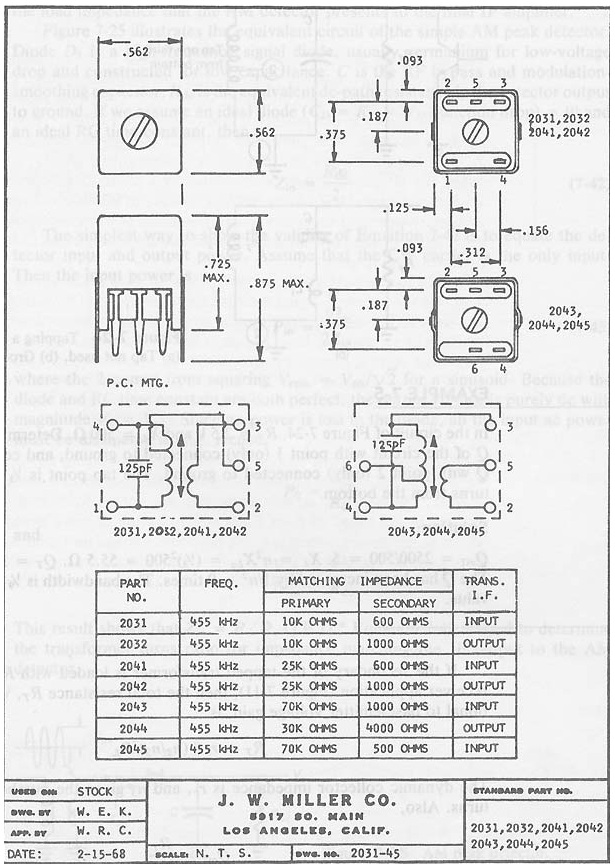

Arka Plan Bu transformatörler dar bantlı IF uygulamaları için RFI geçirmez topraklanabilir metal paketlerde özel olarak tasarlanmış ayarlı devrelerdir. Bunlara IF kutuları denir . Sağdaki şekildeki 1968 teknik özellik sayfasında gösterildiği gibi , bu ünite 125 pF kapasitör içerir ve birincil ile ikincil arasındaki ok, ayarlamanın ferrit çekirdeğin (slug) ayarlama aleti (metalik olmayan bir tornavida) ile ayarlanmasıyla elde edildiğini gösterir. Birincil sargı musluğunun amacı, standart yayın alıcısının dar bantlı IF’sindeki kollektör devresinin etkin Q’sunu artırmaktır. Her IF transformatörü, önceden tanımlanmış frekansta bir impedansmax ile kendi rezonansına sahiptir. Rezonans frekansı, renkli ferrit çekirdeği döndürerek ayarlanabilir. Sıradan bir radyoda, genellikle 4 tip IF kutusu bulursunuz. FM kısmı için IF frekansı 10.7MHz’dir. Bu CAN’daki slug’ın rengi çoğunlukla pembedir. AM kısmı için IF frekansı 455kHz’dir.
-
- KIRMIZI – Osilatör. 30pf – 300pf = 1MHz ila 2MHz
- SARI – İlk 455KHz IF filtre trafosu
- Beyaz – İkinci 455KHz IF filtre trafosu (her zaman kullanılmaz)
- Siyah – Son 455KHz IF filtre trafosu
IF trafosu nasıl bağlanır?

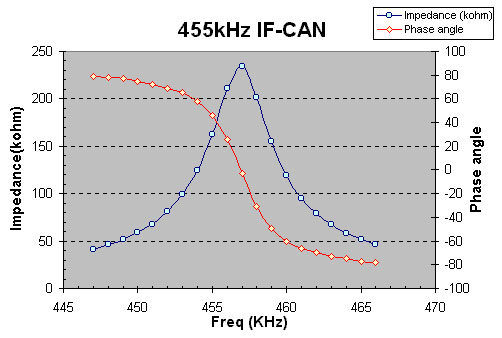

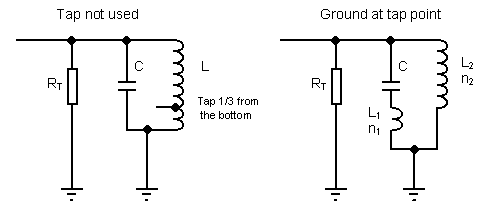

IF, bobin boyunca yerleştirilmiş 180pf – 200pF’lik bir bobinle tipik olarak 110 – 160 tur telden oluşan ayarlanmış bir birincil sargı kullanır. Bu sargı genellikle yaklaşık %20 – 25’te takılır ve bir merkez pime bağlanır. Bobin hakkında herhangi bir veriniz yoksa, tıkama işleminin bobinin hangi ucundan yapıldığı tartışmalıdır. Empedans Sağdaki diyagram, empedansı frekansın bir fonksiyonu olarak gösterir. Faz açısı da çizilmiştir. Ferrit çekirdek (slug) sarı 455kHz’dir. Diyagramdan görebileceğiniz gibi, empedansın rezonans frekansında maksimum değeri vardır. Rezonans frekansında faz 0’dır ve empedans saf dirençlidir. Birincil sargı tapası ve Q faktörü Yukarıdaki şematik, IF trafosunu göstermektedir. R T, amplifikatör aşamasındaki dirençtir. Örneğin, musluğun kullanılmadığını varsayalım. Eşdeğer devre (soldaki şekil), elbette, Q eff = R T / X L ve bant genişliği BW = f o / Q eff’dir . Güç kaynağı hattı (ac toprak) musluk noktasına bağlanırsa, ortaya çıkan eşdeğer devre sağdaki şekildeki devredir. Burada, L 1 + L 2 = L, bu nedenle devre aynı frekansta rezonanslıdır. Ancak, L ~ N 2 olduğundan, burada N, endüktör X L2 = n 2 için sarım sayısıdır
XL burada n , musluk noktası n = n 1 / (n 1 + n 2 ) tarafından tanımlanan dönüş oranıdır .
Sonlu indüktör Q’yu göz ardı ederek, etkin musluklu devre Q şu şekildedir: Q T = R T / XL = R T / (n 2 XL ) = Q eff / n 2 . n < 1 olduğundan , musluksuz transformatörün Q eff’i Q T > ‘dir . ÖRNEK R T = 2500 ohm X L = 500 ohm İki devrenin Q’sunu belirleyin. Musluk noktası, alttan itibaren indüktör dönüşlerinin 1/3’üdür. Çözüm Q eff = 2500 / 500 = 5 XL = n 2 X L2 = (1/3) 2 * 500 = 55,5 ohm. Q T = 2500 / 55,5 = 45 . Q, 1 / n 2 = 9 kat artırılmıştır . Bant genişliği, kullanılmayan değerin 1 / 9’udur .
Transformatörün bağlanmasıyla Q değeri artar ve bant genişliği azalır.
CAN’ın içinde ne var?

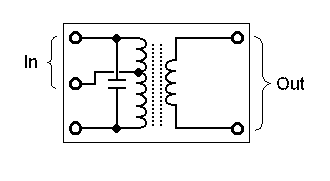

Aşağıdaki iki resim CAN’ın içini açıklar.
