Basit RF-güç ölçümü

Bu basit ev yapımı aletlerle nanowatt’tan 100 watt’a kadar güç ölçümleri yapmak kolay!

RF gücünü ölçmek, radyo amatörleri ve deneycileri olarak yaptığımız hemen her şeyin merkezinde yer alır. Bu uygulamalar, vericilerimizin güç çıkışını ölçmekten, alıcılarımızdaki mikserlere uygulanan LO gücünü ölçmeyi gerektiren tezgah deneylerimize kadar uzanır. Alıcı S ölçerlerimiz bile güç göstergeleridir. Burada açıklanan güç ölçüm sistemi, Analog Devices’ın yakın zamanda tanıttığı bir IC’ye dayanmaktadır: AD8307. Bu sistemin çekirdeği, 20 mW’ın (+13 dBm) üzerindeki ve 0,1 nW’ın (-70 dBm) altındaki sinyalleri doğrudan ölçmemizi sağlayan pille çalışan bir cihazdır. Bir musluk devresi güç ölçeri tamamlar, üst sınırı 40 dB uzatır ve 100 W’a (+50 dBm) kadar ölçüme olanak tanır.

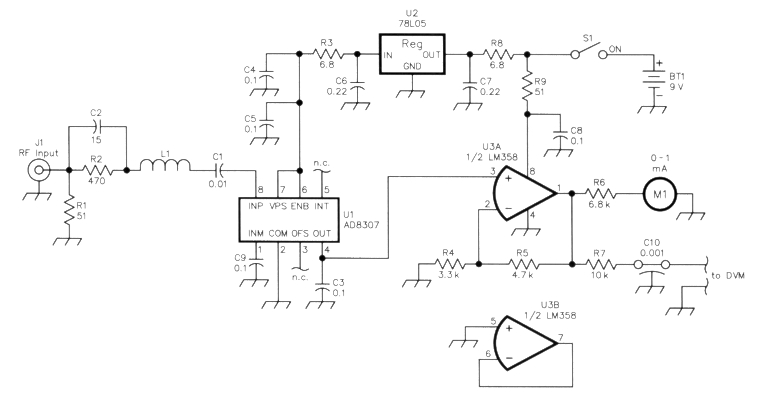

11 ila 500 MHz wattmetrenin şeması. Aksi belirtilmediği sürece, dirençler 1/4 W %5 toleranslı karbon bileşimli veya metal filmli ünitelerdir. Eşdeğer parçalar değiştirilebilir; nc Bağlantı olmadığını gösterir.

J1 – N veya BNC konnektörü L1 – C1 kablosunun 1 turu, 3/18 inç iç çap; metne bakın. M1 – 0-15 V dc; metne bakın.

S1 – SPST geçişi U1 – AD8307  U2 – 78L05 U3 – LM358

Çeşitli: Not 2’ye bakın; bakır kaplı pano, muhafaza

Güç ölçer

Şekil 1’de gösterilen güç ölçer devresinin temel taşı Analog Devices AD8307AN logaritmik amplifikatör IC, U1’dir. IC’yi tekli miktarlarda yaklaşık 10$’a biraz pahalı olarak düşünebilirsiniz ancak maliyeti sunulan geniş dinamik aralık ve olağanüstü doğrulukla haklı çıkar. Parçayı doğrudan Analog Devices Web sitesinden sipariş edebilirsiniz; bu site ayrıca bir cihaz veri sayfası da sunmaktadır.

U1’in güç kaynağı 2,7 ila 5,5 V arasında değişebilir. 5 V’luk bir regülatör olan U2, U1 için kararlı güç sağlar. Ölçüm sürücüsü olarak görev yapan bir opamp olan U3 devreyi tamamlar. U1’in DC çıkışı (pin 4), giriş sinyalindeki her desibel değişimi için 25 mV değişir. DC çıkışı 0,1 µF’lik bir kapasitör tarafından filtrelenir ve 2,4’lük bir voltaj kazancı için ayarlanmış olan U3’ün ters çevirmeyen girişine uygulanır. 60 mV/dB eğime sahip ortaya çıkan sinyal daha sonra 6,8 kΩ’luk bir çarpan direnci üzerinden tüm mA ölçüm cihazı hareketine uygulanır. Devre 10 mW seviyesinde sürüldüğünde, U3’ün çıkışı yaklaşık 6 V olur. U3’ün kazanç ayar dirençleri, ölçüm cihazını aşırı sürüşten kaynaklanabilecek olası hasarlara karşı korumak için seçilir.

U1, 1,1 kΩ’luk düşük frekanslı giriş direncine sahiptir. Bu, R1 ve R2’nin dirençleriyle birleşerek genel devre için 50 Ω’luk bir giriş oluşturur. C2 ile paralel R2, yanıtı 200 MHz’e kadar düzleştiren yüksek geçişli bir ağ oluşturur. C1’in bir ucundan yapılmış küçük bir tel halkası olan Ll, IC giriş kapasitansıyla ilgili düşük geçişli filtrelemeyi değiştirerek yanıtı 500 MHz’in üzerine çıkarır.

M1, bir RadioShack dc voltmetresidir. Bir voltmetre olarak satılsa da, aslında harici 15 – kΩ çarpan direnciyle beslenen 0 – 1 mA metre hareketidir. 0 ila 15 V ölçeği, dBm cinsinden çıkış okumaları sağlamak için aletin arkasına bantlanmış bir kalibrasyon eğrisiyle kullanılır. dBm birimleri, dBm okuması genellikle daha kullanışlı ve rahat olmasına rağmen, basit bir formül kullanılarak miliwatta dönüştürülebilir.

C1O’dan gelen bir yardımcı çıkış, bir besleme kapasitörü, süpürülmüş ölçümler için harici bir dijital voltmetre veya bir osiloskopla birlikte kullanılmak üzere sağlanır.  Çözünürlük önemli olduğunda DVM’yi kullanırız. Analog hareket yaklaşık 1 dB’ye kadar okunabilir, bu da bir devreyi ayarlarken veya ayarlarken faydalıdır. Girişimci inşaatçılar, bir PIC işlemcisini dBm cinsinden doğrudan bir okuma ile dijital bir ekranı çalıştıracak şekilde programlayabilir.

İlk yaptığımız güç ölçer R2, C2 ve L1’i içermiyordu. Bu cihaz HF spektrumunda doğruydu ve ötesinde de kullanışlıydı. Kompanzasyon bileşenlerini eklemek, yalnızca 0,5 dB’lik bir hatayla 500 MHz’in ötesine uzanan neredeyse düz bir yanıt üretti. Kompanzasyon ağı, HF’de hassasiyeti yaklaşık 3 dB azaltır, ancak UHF’de artırır. Tek ilginiz HF ve 50 MHz’e kadar düşük VHF spektrumuysa, R2, C2 ve L1’i atlayarak giriş devresini basitleştirebilirsiniz. Kompanzasyondan önceki ve sonraki yanıtlar Şekil 2’de gösterilmiştir.

Şekil 2 – R2, C2 ve L1 eklenmeden önce (A) ve eklendikten sonra (B) güç ölçerin tepki eğrileri.

Güç ölçer, bir PC kartına ihtiyaç duymadan “ölü böcek” tarzında inşa edilmiştir. BNC giriş konektörü tarafından yerinde tutulan bakır kaplı PC kartı malzemesi şeridi üzerine bir devre tahtası yerleştirilmiştir. R1, merkez pimi ve toprak arasına kısa uçlarla lehimlenmiştir. U1, girişten yaklaşık 3/4 inç uzakta ölü böcek tarzında (yukarı doğru uçlar) ve 1 ve 8 numaralı pimler J1’e doğru yönlendirilmiş olarak yerleştirilmiştir. IC, topraklanmış pim 2 ve bypass kapasitörleri C3, C4 ve C5 tarafından toprak folyosuna tutturulmuştur. R2 ve C2, kısa uçlarla J1 merkez pimine bağlanmıştır. L1, C1’in ucunun tam bir döngü halinde bükülmesiyle oluşturulmuştur. Sarma biçimi olarak 3/16 inç çapında bir matkap ucu kullanın. Geriye kalan devrelerin hiçbiri kritik değildir. Güç ölçer bileşenlerini korumalı bir kutuya monte etmek önemlidir. Bir metre için Hammond 1590BB muhafazası ve diğeri için bir RadioShack kutusu kullandık ve her ikisi de iyi bir koruma sağladı. Bu hassasiyetteki bir alet için plastik muhafaza kullanmayın.

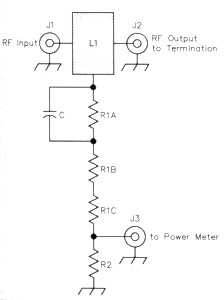

Şekil 3 – Güç ölçerle birlikte kullanılmak üzere yüksek güç sinyalini zayıflatan bir musluk. Kapasitör, C’nin tartışılması için metne ve Şekil 4’e bakın.
J1, J2 – N konektörleri; metne bakın.
J3 – BNC konektörü
L1 – 1 × 1/2 inçlik pirinç levha parçası; metne bakın.
R1A – R1C – Üç seri bağlı, 820 Ω, 1/2-W karbon film
R2 – 51 Ω, 1/4-W karbon film









Daha yüksek güç

Verici güçleri nadiren bu güç ölçer ile ölçülebilen maksimum kadar düşüktür. Aralığı genişletmek için, bilindik zayıflatıcı da dahil olmak üzere çeşitli devreler kullanılabilir. Belki de en basiti, şekil 3’te gösterilen dirençli bir musluktur. Bu devre, koaksiyel konektörler J1 ve J2 arasına lehimlenmiş düz bir metal parçası L1’den oluşur ve bir vericinin 50 Ω sonlandırmayı sürmesine olanak tanır. Bir direnç, Rl, sinyalin bir örneğini güç ölçere bağlanan J3’e yönlendirmek için yolu tıklar. R2, J3’ü şöntleyerek 50 Ω çıkış empedansını garanti eder. R1’i oluşturan değerlerin seçilmesi, zayıflama seviyesini belirler.

Musluk, nominal + 10 dBm güç ölçer maksimum seviyesini +50 dBm’ye veya 100 W’a kadar uzatır. Bu seviyede güç dağılımı bir sorun haline gelir, bu nedenle Rl, üç seri bağlı yarım watt’lık karbon film dirençlerden oluşur.

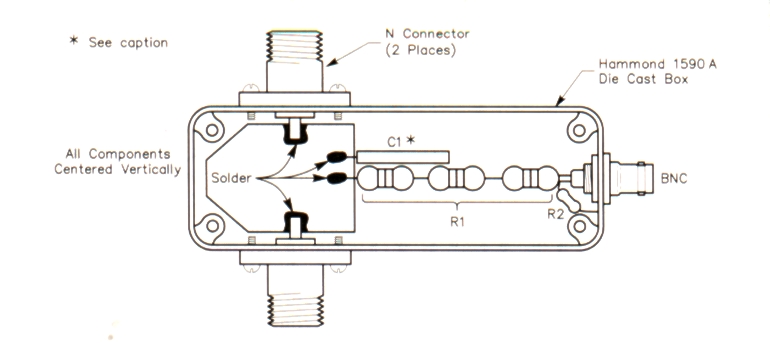

Şekil 4 – Şekil 3’te şematik olarak gösterilen 40 dB güç musluk tertibatının çizimi. İki N konnektörünün (RF GİRİŞİ ve RF ÇIKIŞI) merkez iletkenleri, sütunları temizlemek için köşeleri çıkarılmış 1 x 1/2 inçlik bir pirinç levha parçasıyla bağlanmıştır. Hammond 1590A döküm alüminyum muhafazada. C1, #22 AWG İzoleli bağlantı teli parçasından yapılmıştır; kalaylı metal parçanın kenarından 0,6 inç öteye uzanır ve neredeyse iki direnç gövdesine dayanır.

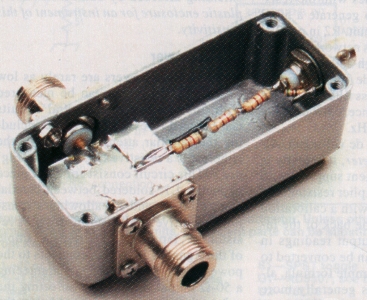

Şekil 3’te gösterilen basit zayıflatıcının iç görünümü.

Musluk, Şekil 4’te ve beraberindeki fotoğraflarda gösterildiği gibi 5042 iletim hattı olarak yapılandırılmış J1 ila J2 bağlantısıyla oluşturulmuştur. Ayarlamalar bir HP-8714B ağ analizörü ile gerçekleştirilmiştir. Analizör, 500 MHz’e kadar 0,1 dB içinde düz olan J3’e zayıflatılmış bir yol için C değerini ayarlamak için kullanılmıştır. Musluk daha sonra bir spektrum analizörü veya laboratuvar sınıfı güç ölçer ile kullanılabilir.

Ayarlama için bir ağ analizörü olmadan UHF üzerinden 0,1 dB doğruluk elde etmek gerçekçi değildir. Ancak, musluk şekil 4’teki mekanik düzenleme kullanılarak çoğaltılırsa, musluğun 500 MHz’e kadar yaklaşık 1 dB içinde düz olmasını bekleyebilirsiniz. Düşük frekanslı zayıflama yalnızca dirençler tarafından belirlenir, bu nedenle DVM ölçümleriyle garanti edilebilir. Öncelikli ilgi 150 MHz’in altındaki ölçümlerdeyse, N konektörlerini BNC konektörleriyle değiştirebilirsiniz. Musluk bir Hammond 1590A kutusunda yer almaktadır.

Kalibrasyon

Ölçerlerimizi iki şekilde okur ve kullanırız. DVM çıkışı kaydedilir ve dBm cinsinden güç sağlayan bir denklemle kullanılır. Alternatif olarak, panel ölçeri okur ve cihazın arkasına yapıştırılmış bir tabloya bakarız. Her iki durumda da, aracı kalibre etmek için bilinen bir RF güç kaynağına ihtiyacımız vardır.

Bu aleti kalibre etmenin en kolay yolu kalibre edilmiş bir sinyal üreteci kullanmaktır. Üreteci iyi tanımlanmış bir çıkış için ayarlayın ve güç ölçere uygulayın. Kalibrasyon çalışmamızı 10 MHz’de ve -20 ve -30 dBm seviyelerinde yaptık. İki seviye, desibel/DVM milivolt cinsinden eğimi belirleyen 10 dB’lik bir fark sağlar. Daha sonra iki değerden biri bir denklem için gereken sabiti sağlar. Sinyal üreteci, ölçüm çizelgesi için veri üretmek üzere genlik aralığında 5 veya 10 dB’lik adımlarla ilerleyebilir. Şekil 5, DVM çıkışının güç ölçer okumasına karşı bir çizimini göstermektedir. Ölçüm çizelgesi benzerdir.

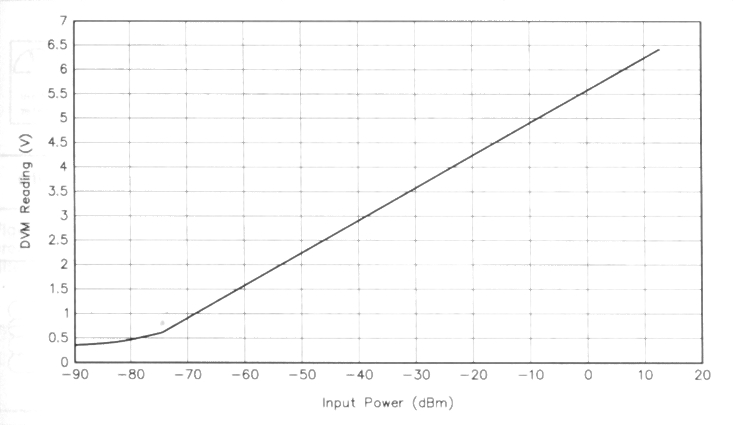

Şekil 5 – DVM çıkışının jeneratör gücüne göre çizimi.

Kaliteli bir sinyal üretecine erişiminiz yoksa, güç ölçeri düşük güçlü bir verici kullanarak kalibre edebilirsiniz. 7 MHz’de 1 ila 2 W’lık bir güç seviyesi yeterlidir. Vericiyi musluktan, Şekil 6’da gösterildiği gibi çıkış voltajının bir diyot dedektörü ve DVM kullanılarak doğrudan okunabileceği bir sahte yüke takın. Güç çıkışı 1 W ise, tepe RF voltajı 10 V olacaktır. Dedektör çıkışı daha sonra yaklaşık 9,5 V olacak ve güç ölçere giden sinyal -10 dBm olacaktır. Şekil 6’da gösterildiği gibi, ölçer girişine 10 dB’lik bir ped eklemek, ikinci kalibrasyon noktası için gücü -20 dBm’ye düşürür.

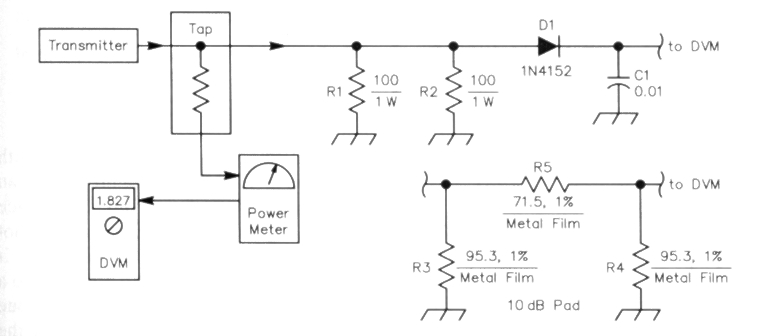

Şekil 6 – Bir sinyal üreteci mevcut değilse, kalibrasyon düşük güçlü bir verici kullanılarak yapılabilir. 10 dB’lik bir ped için direnç değerleri gösterilmiştir.

C1 – 0,01 µF disk seramik D1 – 1N4152 R1, R2 – 100 Ω, 1 W

R3, R4-95,3 Ω %1 metal film R5 – 71,5 Ω, %1 metal film

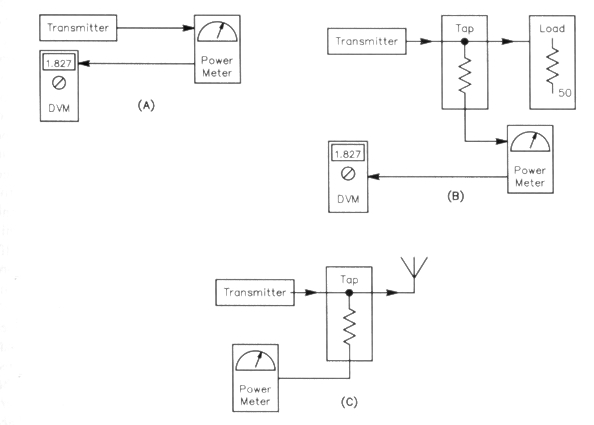

Şekil 7 – Çeşitli durumlar için güç ölçüm şemaları; açıklama için metne bakın.

Uygulamalar

Bu küçük güç ölçer için düzinelerce uygulama vardır, bunlardan birkaçı eşlik eden şekillerde gösterilmiştir. Bazı uygulamalar açık ve pratikken diğerleri daha ayrıntılı ve öğreticidir. Bu ölçümlerin çoğu, güç ölçerin bir devredeki yükün yerine geçtiği ikame edicidir. Buna karşılık, bir osiloskopla yapılan ölçümlerin çoğu yerinde, çalışan bir devre içinde yerinde gerçekleştirilir.

Şekil 7A, bir vericinin erken aşamaları, çok düşük güç vericileri veya diğer kaynaklardan gelen sinyaller için güç ölçümünü gösterir. En yaygın olanlardan biri, daha sonra bir diyot halkası karıştırıcısını çalıştıracak olan bir LO sisteminden elde edilebilen gücün ölçümüdür. Nominal maksimum güç veya ölçer + 13 ila + 16 dBm’dir. HF’de neredeyse +18 dBm’ye kadar ölçümler gerçekleştirebildik, ancak bu VHF’de korunmuyor. HF’de dikkatli kalibrasyon, ölçerlerimizin çıkışlarını bir HP435A’nın çıkışlarıyla karşılaştırarak yapıldı.

Şekil 3’teki musluk, Şekil 7B’deki kurulumla verici testini genişletir. İyi bir sahte yük (sonlandırma), verici girişe bağlıyken musluk çıkışına yerleştirilir. dBm cinsinden güç artık metrede dBrn cinsinden okunan güç artı desibel cinsinden musluk zayıflamasıdır.

Bazen bir çalışma seansı sırasında gücü ölçmek isteriz. Bu, şekil 7C’deki kurulumla yapılabilir. Tipik bir uygulama, operatörün önemli ölçüde azaltılmış ancak değişken güçle deneyler yaptığı bir QRP istasyonu olabilir.

Güç ölçer, köprü devreleriyle çeşitli uygulamalar için kullanışlıdır. Şekil 8, ölçeri bir sinyal jeneratörü tarafından sürülen bir geri dönüş kaybı köprüsü (RLB) için dedektör olarak gösterir. (5) Bu örnekte, sistemi bir anten tunerini ayarlamak için kullanıyoruz. Güç ölçerin mükemmel hassasiyeti nedeniyle, jeneratörün yüksek çıkış gücüne sahip olması gerekmez. Örneğin, bu ölçümleri genellikle +3 ila + 10 dBm veren bir ev yapımı jeneratörle yapıyoruz.

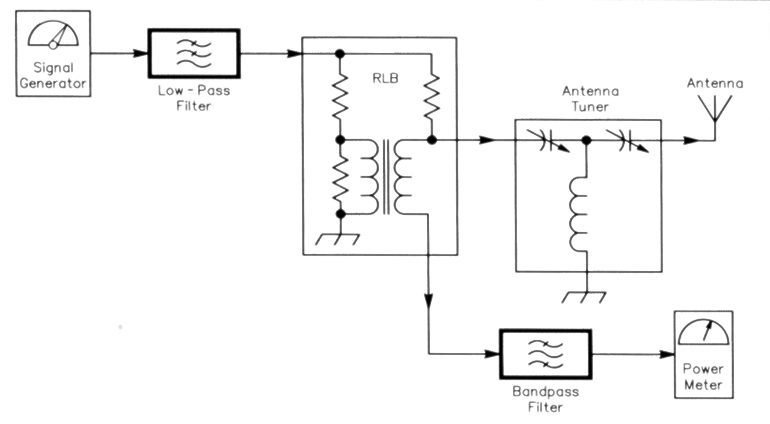

Şekil 8 – Köprü ölçümleri için güç ölçerin kullanılması

Bu kadar düşük güç kullanımı, Şekil 8’deki deneyi denediğimizde keşfettiğimiz gibi ölçümleri karmaşıklaştırabilir. Egzersiz, gösterilen filtrelerden hiçbiri olmadan başladı. Jeneratör açıldığında, güç ölçer RLB’den -4 dBm gösterdi. Eşleştirme devresini ayarladık, ancak yalnızca -25 dBm elde edebildik, bu da 21 dB geri dönüş kaybına işaret ediyor. (6) Daha fazla gelişme gözlemlenemedi. Bu, yerel VHF TV ve FM yayın girişiminin sonucuydu. Güç ölçer girişindeki bir bant geçiren veya düşük geçiren filtre, artık yanıtı ortadan kaldırarak, daha fazla ayarlama ile 45 dB’lik bir geri dönüş kaybına ulaşmamızı sağladı. Ancak bu, daha fazla gelişmenin mümkün görünmediği bir sınırdı. Sinyal üreteci çıkışına düşük geçiren bir filtre eklemek, oradaki harmonikleri azalttı ve daha fazla gelişmeye izin verdi. Sonunda sistemi, diyot dedektörleri kullanılarak normal köprülerle ölçülmesi genellikle imkansız olan saçma bir 60 dB geri dönüş kaybına (SWR = 1,002) ayarlayabildik.

Şekil 9 – Güç ölçer ile filtre ölçümleri.

Güç ölçer, Şekil 9’da gösterildiği gibi çeşitli RF filtreleriyle yapılan deneyler için idealdir. Bir sinyal jeneratörü, güç ölçerin çıkışı sonlandırdığı filtre girişine bağlanır. Daha sonra filtre ayarlanabilir veya taranabilir. Filtreyi geçici olarak koaksiyel bir geçiş bağlantısıyla değiştirmek, filtre ekleme kaybını değerlendirmenizi sağlar. Hem güç ölçer hem de sinyal jeneratörü 50 Ω’luk cihazlardır, bu nedenle filtre 50 Ω’luk bir tasarıma sahip değilse eşleşen ağlara ihtiyaç duyacaktır.

Önceki örnekte olduğu gibi, filtreleri incelerken ölçüm anomalileri gözlemlenebilir. Örneğin, güç ölçeri kullanarak 7 MHz bant geçiş filtresini ayarladıktan sonra, sinyal üretecinin 3,5 MHz’e ayarlandığında ikinci harmonik içeriğini kolayca ölçebildik.

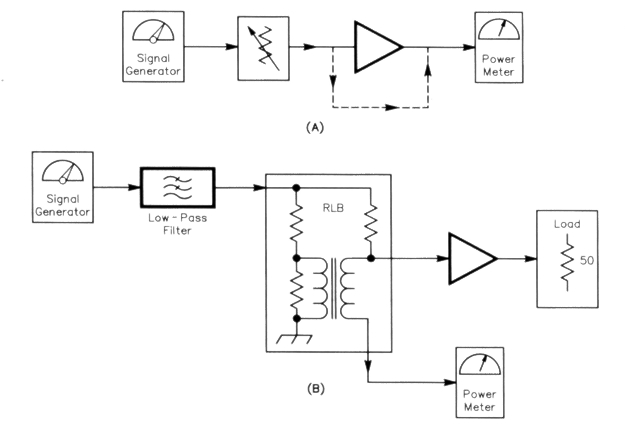

Şekil 10 – Güç ölçer ile amplifikatör ölçümleri. A’da, kazanç ölçümleri yapılıyor. B’de, Giriş empedansı uyumunu belirleme yöntemi. Amplifikatör terminallerini ters çevirmek, ters kazanç ve çıkış uyumunu araştırmayı sağlar

Şekil 10A, amplifikatör devrelerini incelemek için bir sinyal üreteci ile kullanılan güç ölçeri gösterir. Jeneratör ile birlikte bir adım zayıflatıcı gösterilir ve bu, 50 Ω ortamını korurken güç seviyesinin azaltılmasına olanak tanır. Genellikle, tipik devrelerde -30 dBrn’lik bir sürücü seviyesi yeterince düşüktür. Sistem başlangıçta noktalı çizgiyle gösterilen bir geçiş bağlantısı ile kurulur. Daha sonra amplifikatör yerleştirilir ve çıkış gücü ölçülür. Her biri dBm cinsinden olan iki yanıt arasındaki fark, desibel cinsinden kazançtır. İlginç ve kolayca gerçekleştirilebilen ilgili bir ölçüm, amplifikatör ters kazancıdır. Sadece amplifikatör terminallerini değiştirin, jeneratörü çıkışa ve güç ölçeri girişe bağlayın. Ölçülen kazanç artık negatif bir desibel sayısı olacaktır.

Amplifikatör araştırması, giriş empedansı eşleşmesini ölçmek için bir RLB kullandığımız şekil 10B’deki kurulumla devam ediyor. Basit bir köprü gerçek giriş empedansını sağlamasa da, devrenin mükemmel bir eşleşmeye ne kadar yakın olduğunu size söyleyecektir. Bir eşleşme elde etmek için ayarlamalar yapılabilir. Yine, amplifikatörü ters çevirmek çıktıyı incelemeye olanak tanır. Jeneratör çıkışına bir düşük geçiş filtresi ekledik, bu önlem kazanç belirleme kurulumunda da faydalı olabilir. Şekil 10’daki ölçümler, normalde bir skaler ağ analizörü tarafından sağlanan bilgileri sağlar.

Güç ölçer, bir dizi basit alet için dedektör görevi görebilir. Şekil 11, devre çalışmasını incelemek için kullanışlı olan basit bir RF koklayıcı probunu göstermektedir. Prob, bir koaksiyel kablo parçasının (RG-58, RG-174 veya benzeri) ucuna takılı küçük bir indüktörden oluşur. Herhangi bir tipte birkaç ferrit boncuk, bobinin yakınındaki kablonun dışına yerleştirilir. Prob, RF’yi aramak için çalışan bir devreye yakın yerleştirilebilir. Bağlantı çapı ne kadar küçükse, mekansal çözünürlük o kadar büyük olabilir. Bu, bir amplifikatördeki öz salınımı gerçekten görmenizi sağlayan bir şema olup, bir devrenin “salınıyor olabileceği” yönündeki bir spekülasyondan çok daha faydalıdır.

Güç ölçer diğer problarla birlikte kullanılabilir. Bunlardan biri, alan gücü belirlemelerine izin verecek basit bir anten olabilir. Diğeri, geleneksel dip ölçer benzeri ölçümler sağlayacak ancak geliştirilmiş doğruluk ve hassasiyete sahip rezonans gösteren bir probdur. (7)

Rick Littlefield, K1BQT tarafından geliştirilen yakın tarihli bir QST projesi, göreceli RF göstergesi olarak bir AD8307 kullanır. (8) Ed Hare, W1RFl tarafından kenar çubuğunda açıklanan prob ile bu cihaz, iletilen elektromanyetik girişimi (EMI) incelemeyi amaçlamaktadır. Güç ölçerimiz bu prob ile iyi çalışmalıdır. Hem iletilen hem de yayılan EMI’nin incelenmesi için küçük taşınabilir cihazlar için büyük bir potansiyel vardır.

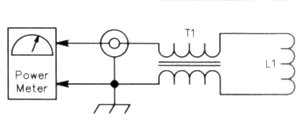

Şekil 11 – Göreceli RF seviyelerinin gözlemlenmesine izin veren bir RF koklayıcı prob. Bu prob, amplifikatörlerde öz salınımı veya bir alıcı veya vericide orantılı tepkileri görmenizi sağlar.
L1 – İki tur yalıtılmış tel, 1/4 inç iç çap.
T1 – Bir koaksiyel kablo uzunluğu üzerinde birkaç ferrit boncuk; metne bakın.

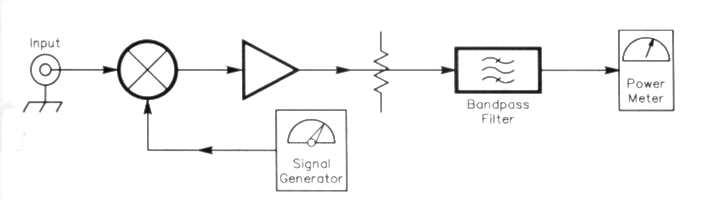

Şekil 12 – Bir sinyal jeneratörüne ve güç ölçere birkaç bileşen eklemek bir ölçüm alıcısı oluşturur. Mümkün olan ölçüm türleri kullanılan filtreye bağlıdır. Bazı olasılıklar için metne bakın.

Şekil 12, güç ölçeri temel olarak kullanarak inşa edilebilecek bazı basit enstrümanların bir örneğini göstermektedir. Burada, sinyal üreteci, popüler diyot halkası gibi bir mikser için LO haline gelir. Bu, isteğe bağlı bir amplifikatör ve zayıflatıcıyı, ardından bir bant geçiş filtresini çalıştırır. Güç ölçer, filtre çıkışını ölçer. Sonuç, özel bir ölçüm alıcısıdır.

Bu projenin iki varyasyonunu oluşturduk. İlki 110 MHz’e ayarlanmış üç rezonatörlü LC bant geçiren filtre kullanırken, sinyal üreteci 50 ila 250 MHz arasında ayarlanıyor. (9) Amplifikatör için bir Mini-Circuits MAV-11 kullanılıyor. Elde edilen alıcı daha sonra vericinin sahte tepkilerini incelemek için yeterli çözünürlükle 360 ​​MHz’e kadar tüm spektrumdaki sinyalleri ölçmek için kullanılabilir.

İkinci ölçüm alıcısı, 250 Hz bant genişliğine sahip bir homebrew 5-MHz kristal filtre kullanır. Sinyal üreteci, aşırı ayar çözünürlüğüne veya bant genişliğine sahip bir homebrew ünitesidir. Bu cihaz, SSB-verici taşıyıcı ve yan bant bastırma ve IMD’yi ölçmek ve deneysel frekans sentezleyicilerinin sahte çıkışını incelemek için kullanılmıştır.

Sonuç düşünceleri

Güç ölçerin geleneksel görünümü, verici çıkışını inceleyen bir araç olarak görülür. Ancak bundan çok daha fazlası olabilir. AD8307, sıradan bir Amatör Radyo istasyonunu bir RF ölçüm laboratuvarının başlangıcına dönüştüren bir güç ölçer oluşturmanıza olanak tanır.

AD3807 IC örneklerini sağladığı için Analog Devices Northwest Labs’dan Barrie Gilbert’a teşekkür ederiz.

Notlar

1. https://www.analog.com/en/index.html . Veri sayfası, logaritmik dedektörün çalışma teorisi ve bu makalenin kapsamı dışındaki uygulamalar hakkında kapsamlı bir tartışmayı içerir.
2. P _mW = 10^dBm/10
3. Geçiş kapasitörleri Down East Microwave Inc, 954 Rt 519, Frenchtown, NJ 08825; tel 908-996-3584, faks 908-996-3702 adresinden temin edilebilir; https://www.downeastmicrowave.com/Default.asp .
4. Bkz. Wes Hayward, W7ZOI ve Doug DeMaw, W1 FB, “Radyo Amatörleri için Katı Hal Tasarımı”, s. 154, ARRL, 1977. Yönlü kuplörler de bu uygulamada faydalıdır, örneğin klasik W7EL güç ölçerde kullanılanlar, Roy Lewallen, W7EL, “Basit ve Doğru Bir QRP Yönlü Wattmetre”, QST, Şubat 1990, s. 19-23 ve 36.
5. 21 dB’lik bir geri dönüş kaybı, 1.196’lık bir SWR’ye karşılık gelir ki bu da çoğu pratik anten durumu için oldukça uygundur.
6. Bkz. Wes Hayward, W7ZOI, “Beyond the Dipper,” QST, Mayıs 1986, ss 14-20. Ayrıca, bu aletin sinyal üreten kısmı basit, genel amaçlı bir RF kaynağı olarak kullanışlıdır.
7. Rick Littlefield, K1BOT, “Geniş Menzilli Bir RF-Araştırma Ölçer”, QST, Ağustos 2000, s. 42-44; ayrıca bkz. Geribildirim, Ekim 2000, s. 53.
8. Wes Hayward, W7ZOI, “Çift Ayarlı Devreyi Üç Rezonatöre Genişletmek”, QEX, Mar/Apr 1998, ss 41-46. Daha sonra bant geçiş filtresi,
9. Wes Hayward, W7ZOI ve Terry White, K7TAU, “Radyo Amatörleri İçin Bir Spektrum Analizörü”, QST, Ağustos 1998, s. 35-43; Bölüm 2, Eylül 1998, s. 37-40.
